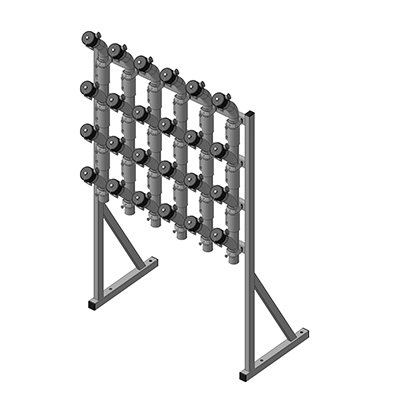

Stazione Michel Vario
I fatti
Solido telaio in acciaio inox saldato
Un telaio per tutti i diametri (40,0 / 45,0 / 50,0)
Per un design verticale e salvaspazio
1. SELEZIONARE LA CORNICE
Articolo n.
Ø | mm
Ingressi
Uscite
Larghezza
Profondità
KSE-4050-04061
40,0 / 45,0 / 50,0
4
6
640
650
KSE-4050-06061
40,0 / 45,0 / 50,0
6
6
960
650
KSE-4050-08061
40,0 / 45,0 / 50,0
8
6
1280
650
2. collettore di tubi Seleziona
Articolo n.
Materiale
Uscite
KWE-FL-0XX0E1-01
Acciaio inox
1
KWE-FL-0XX0E1-02
Acciaio inox
2
KWE-FL-0XX0E1-03
Acciaio inox
3
KWE-FL-0XX0E1-04
Acciaio inox
4
KWE-FL-0XX0E1-05
Acciaio inox
5
KWE-FL-0XX0E1-06
Acciaio inox
6
3. selezionare la piastra di copertura
Articolo n.
Materiale
Ingressi
Uscite
Larghezza
KSE-BLA-4050-04061
Alluminio
4
6
560
KSE-BLA-4050-06061
Alluminio
6
6
880
KSE-BLA-4050-08061
Alluminio
8
6
1200
4. selezionare il raccordo del tubo flessibile
I fatti
Utilizzo con una sola mano negli spazi più ristretti
Percezione acustica e visiva del processo di riposo
Possono essere ruotati/allineati anche quando sono accoppiati
Parti a contatto con il prodotto in acciaio inossidabile
Può essere codificato con il sistema Switch&Lock Poka Yoke come standard
Raccordo per tubi + tappo di copertura
Articolo n.
Tipo
Diametro
KBE-MVRE-MMKK-0400
Raccordo per tubi + tappo di copertura
40,0
KBE-MVRE-MMKK-0450
Raccordo per tubi + tappo di copertura
45,0
KBE-MVRE-MMKK-0500
Raccordo per tubi + tappo di copertura
50,0
KBE-MVRE-MMKK-0600
Raccordo per tubi + tappo di copertura
60,0
Raccordo del tubo flessibile
Articolo n.
Tipo
Diametro
MMSKE-0400
Raccordo del tubo flessibile
40,0
MMSKE-0450
Raccordo del tubo flessibile
45,0
MMSKE-0500
Raccordo del tubo flessibile
50,0
MMSKE-0600
Raccordo del tubo flessibile
60,0
